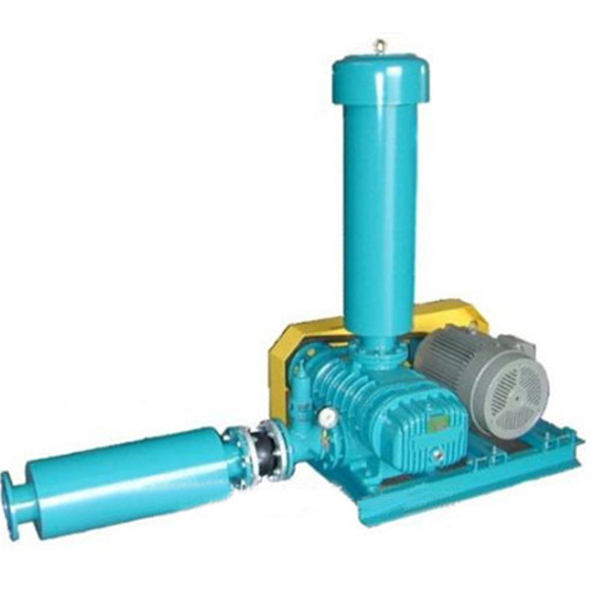

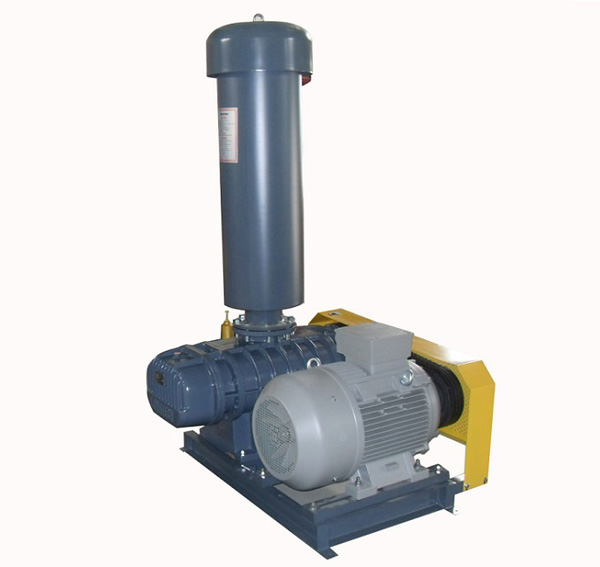

羅茨風機的結構形式分為臥式和立式兩種。臥式羅茨風機，它由兩個三葉形轉子、機殼、兩根平行軸組成。機殼可分為帶有水冷、氣冷和不設冷卻裝置三類。傳動機構是在兩軸的同端裝有式樣和大小完全相同的、且互相嚙合的兩個齒輪，使主動軸直接與電動機相連，并通過齒輪帶動使從動軸作相反方向的轉動。每個轉子旋轉一周，能排擠出兩倍陰影體積的空氣，因而主動軸每旋轉一周就排擠出4倍陰影體積的空氣。羅茨風機進、出口合理的布置應為：上端進風下端排風(對臥式而言)，這樣可以利用高壓氣體抵銷一部分轉子與軸的重力，降低軸承壓力，減少磨損。

羅茨鼓風機的理論風量為qvt=4Aonl，式中A為轉子在垂直位置時與機殼內壁所包圍的面積，計算中近似取它等于轉子運動所描繪的面積πD2/4的1/3，A0＝l/3xπD2/4＝πD2/12。因而，得出理論風量為qvt＝4x(πD2nl)/12＝1/3πD2nl。

由于轉子與轉于間、轉子與機殼間有縫隙存在，空氣將會漏回至吸風側，因而實際輸氣量小于理論風量，即qv=ηvqvt=πD3nlηv

D——腰形轉子直徑。即轉子兩頂點間距離m；

L--腰形轉子的長度m；

n——轉子轉數rpm；

ηv——容積效率，一般ηv=0.75-0.85。

從理論分析可知，只要電動機能帶動，鼓風機就可在任何壓強下工作。但是，如出風口與進風口壓強相差過大，就會有大量空氣經間隙漏回至進口，導致鼓風機效率降低；同時，轉速過高，也可能引起機器振動而縮短壽命，故出風口壓強不宜過高。國產羅茨鼓風機的靜壓在19620～207910Pa之間，風量在0.25－250m3/min(在標準狀態下)，一般轉速有580、730、960及1450rpm。

取鼓風機進、出口斷面，列出包含有鼓風機機械能的方程，就可得出能量出L：L=∫21

式中，與氣體熱力學過程有關。由于在羅茨鼓風機內氣體為絕熱壓縮，其能量頭L。為鼓風機壓縮lJ氣體所謂耗茁式中：——吸氣空間的絕對壓力，h；

c——氣體的等熵指數。

在全壓中，動壓所占的比重較小，可以忽略表示風機的壓強，則鼓風機的有效功宰戶。為

g\——鼓風機的風量

卸——鼓風機的靜壓

1.優點

（1）正常情況下，壓力的變化對風量影響很小，風機的轉速成正比，因此，羅茨風機基本屬于定容；

（2）吸氣和排氣時無脈動，不需要緩沖氣罐

（3）占地面積小，便于布置和安裝；

（4）轉子與轉手之間、轉子與殼體之間保留有0.2-0.5mm的間隙，不存在摩擦現象，允許氣流含有一定粉塵；

（5）與水力噴射泵及水環式真空泵相比，不存在“排氣帶水”問題；

（6）運行可靠，維護方便，耐用。

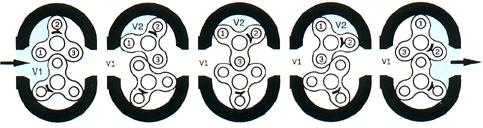

三葉羅茨風機的工作原理:

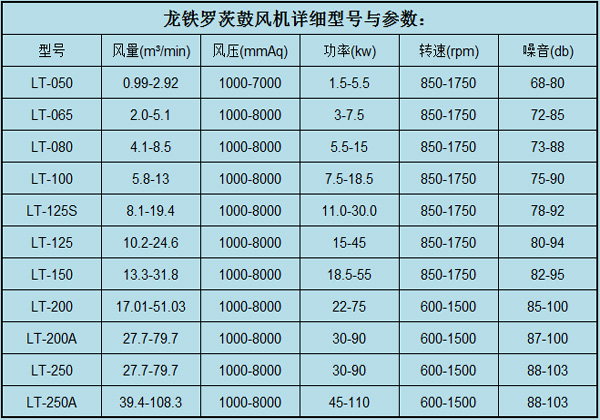

羅茨風機選型對照表：
