三葉羅茨風機的結構形式、風量及工作原理

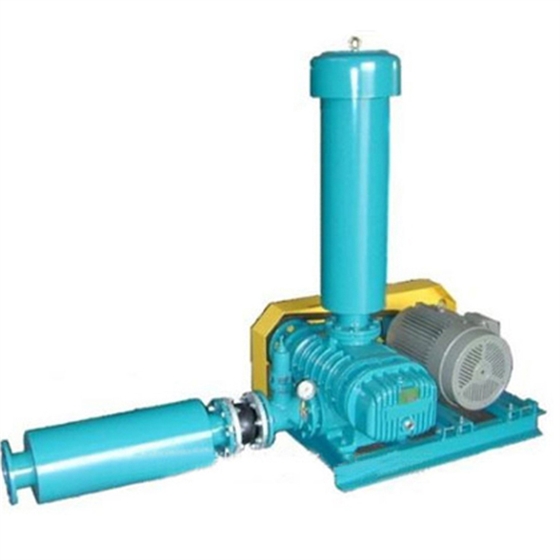

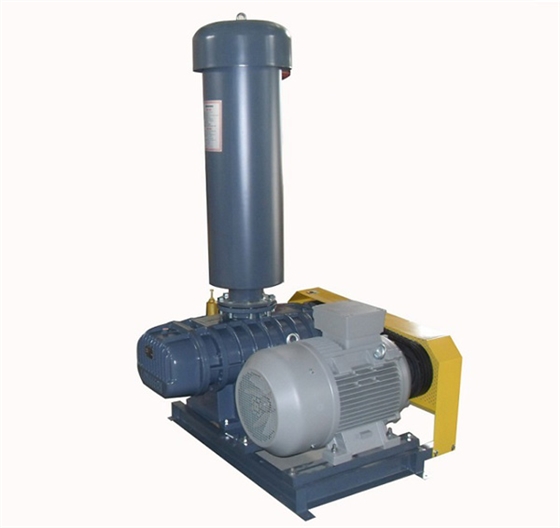

羅茨風機的結構形式分為臥式和立式兩種。臥式羅茨風機，它由兩個三葉形轉子、機殼、兩根平行軸組成。機殼可分為帶有水冷、氣冷和不設冷卻裝置三類。傳動機構是在兩軸的同端裝有式樣和大小完全相同的、且互相嚙合的兩個齒輪，使主動軸直接與電動機相連，并通過齒輪帶動使從動軸作相反方向的轉動。每個轉子旋轉一周，能排擠出兩倍陰影體積的空氣，因而主動軸每旋轉一周就排擠出4倍陰影體積的空氣。羅茨風機進、出口合理的布置應為：上端進風下端排風(對臥式而言)，這樣可以利用高壓氣體抵銷一部分轉子與軸的重力，降低軸承壓力，減少磨損。

羅茨鼓風機的理論風量為qvt=4Aonl，式中A為轉子在垂直位置時與機殼內壁所包圍的面積，計算中近似取它等于轉子運動所描繪的面積πD2/4的1/3，A0＝l/3xπD2/4＝πD2/12。因而，得出理論風量為qvt＝4x(πD2nl)/12＝1/3πD2nl。

由于轉子與轉于間、轉子與機殼間有縫隙存在，空氣將會漏回至吸風側，因而實際輸氣量小于理論風量，即qv=ηvqvt=πD3nlηv

D——腰形轉子直徑。即轉子兩頂點間距離m；

L--腰形轉子的長度m；

n——轉子轉數rpm；

ηv——容積效率，一般ηv=0.75-0.85。

從理論分析可知，只要電動機能帶動，鼓風機就可在任何壓強下工作。但是，如出風口與進風口壓強相差過大，就會有大量空氣經間隙漏回至進口，導致鼓風機效率降低；同時，轉速過高，也可能引起機器振動而縮短壽命，故出風口壓強不宜過高。國產羅茨鼓風機的靜壓在19620～207910Pa之間，風量在0.25－250m3/min(在標準狀態下)，一般轉速有580、730、960及1450rpm。

取鼓風機進、出口斷面，列出包含有鼓風機機械能的方程，就可得出能量出L：L=∫21
