該文章羅列了包含羅茨鼓風機的原理及工作過程，羅茨鼓風機的風量計算方法，羅茨鼓風機的分類，羅茨鼓風機的主要特點，羅茨鼓風機的應用范圍，羅茨鼓風機的基本結構，羅茨鼓風機的安裝及注意事項，羅茨鼓風機的使用操作等知識。

羅茨鼓風機的原理及工作過程

羅茨鼓風機為容積式風機，輸送的風量與轉數成比例，二葉型葉輪每轉動一次由1個葉輪進行1次吸、排氣。風機2根軸上的葉輪與橢圓形殼體內孔面，葉輪端面和風機前后端蓋之間及風機葉輪之間者始終保持微小的間隙，在同步齒輪的帶動下風從風機進風口沿殼體內壁輸送到排出的一側。風機內腔不需要潤滑油，結構簡單，運轉平穩，性能穩定，適應多種用途，已運用于廣泛的領域。作為風機核心部件的葉輪轉子，其發展趨勢在很大程度上決定了風機的發展。風機轉子的加工精度直接影響風機的使用性能；風機轉子加工過程中中心不對稱直接影響風機的使用壽命；風機轉子加工表面質量和轉子輪廓曲面質量直接影響風機工作噪聲。

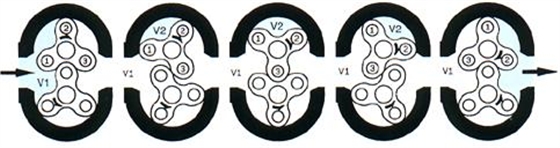

其工作原理是利用兩個或者三個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。其工作原理如下圖：

羅茨鼓風機的風量計算方法

羅茨風機的理論風量為，式中為轉子在垂直位置時與機殼內壁所包圍的面積，計算中近似取它等于轉子運動所描繪的面積／4的1／3，＝l／3／4＝／12。因而，得出理論風量為＝4()／12＝1／3。

由于轉子與轉于間、轉子與機殼間有縫隙存在，空氣將會漏回至吸風側，因而實際輸氣量小于理論風量，即

D——腰形轉子直徑．即轉子兩頂點間距離，mm；

L——腰形轉子的長度，mm；

n——轉子轉數，rpm；
